典型案例-某信息中心机房改扩建项目
项目背景
工程位于某预警大楼四层, 总面积约240多平米。其中数据中心区域约155平米、监控室区域约50平米、配电室面积约15平米及设备间约20平米.
客户需求
对业务平台机房进行改造扩建，满足气象业务发展的需要，支持各级部门开展业务工作;
建设一个可以满足预计三到五年内由于业务需求变化而不断增加的硬件设备环境；
建设改扩建后机房配套的消防系统、UPS系统、空调系统及动力环境监控系统用以满足新机房的整体运行需求；
建设为机房运行监控和网络值班人员设计配套的监控室和值班室，并在空余的空间安排机房备用设备仓库用房。
项目实施内容
某数据中心机房改造项目，其建设具体内容包括:
机房承重加固系统
机房装修装饰系统
机房配电系统
机房防雷接地系统
机房精密空调系统
机房机柜及PDU系统
机房设备环境监控系统
机房综合布线系统
消防系统
数据中心原有各系统平台迁移及割接
低压总配电室相关设备及线路进行改造和线槽、线缆铺设等。
项目亮点
精密配电系统,保证IT设备电源稳定、纯净: 双主线市电系统，在任一套供电母线（供电系统）需要维护或故障等无法正常供电的情况下，另一套供电线路仍能承担所有负载，保证机房业务供电，确保数据中心业务不受影响。 UPS输出到服务器等IT设备输入间，选用PDM（电源列头柜）进行电源分配和供电管理，实现对每台机柜用电监控管理，提高供电系统的可靠性和易管理性。
冷通道封闭设计,高冷源利用率: 封闭冷通道后室内风机送风量可减少30%，室内风机可省电约2/3； 封闭冷通道后制冷系统的能耗整体降低2.6%；
下送风精密空调与行间空调,高效节能: 整体制冷采用空调采用下送风方式，确保机房送风均匀，提高制冷效率。 高密度设备柜的局部热点采用行间空调送风, 通过机柜内制冷循环，高效率制冷散热.
图形化集成管理系统,运行状态清晰,明确: 3D图形化实时对机房内环境，如温湿度、漏水、烟感等参量进行显示,做到对设备运行参数和环境量实时监控和管理，同时具备远程监控和管理功能，做到机房无人值守。
客户收益
经改扩建后的机房支撑包括高性能计算机系统、网络设备区、服务器区在内的所有设备的稳定运行，具备设备运行环境监控能力和业务系统运行保障的值班条件:
达到应用系统安全高效运行，及标准化、高密度、低能耗等未来发展运行要求，具有标准、灵活的架构，可随需调整并可持续扩展，能为设备运行提供可靠、安全的保障，保证数据及业务安全;
达到日益增长的各类业务及服务所需要的硬件设备的运行环境需求，满足未来三到五年的IT发展需要;
监控室具备应急值班监控、传输监控、会商监控、机房动力环境监控的功能，具备24小时值班的硬件条件。
施工过程记录
1-原始状态开始拆除工作
2-拆除中
3-清理完毕
4-地面基础处理
5-8m钢梁从4层小窗吊入
6-钢梁吊入-室内
7-地面承重加固结构完成
8-彩钢板墙体施工完成
9-吊顶施工完成
10-地面保温施工完成
11-基础环境建设完成
12-冷通道封闭顶板安装完成
13-强电线路铺设完成(参观看不到的整洁布线)
14-弱电线路铺设

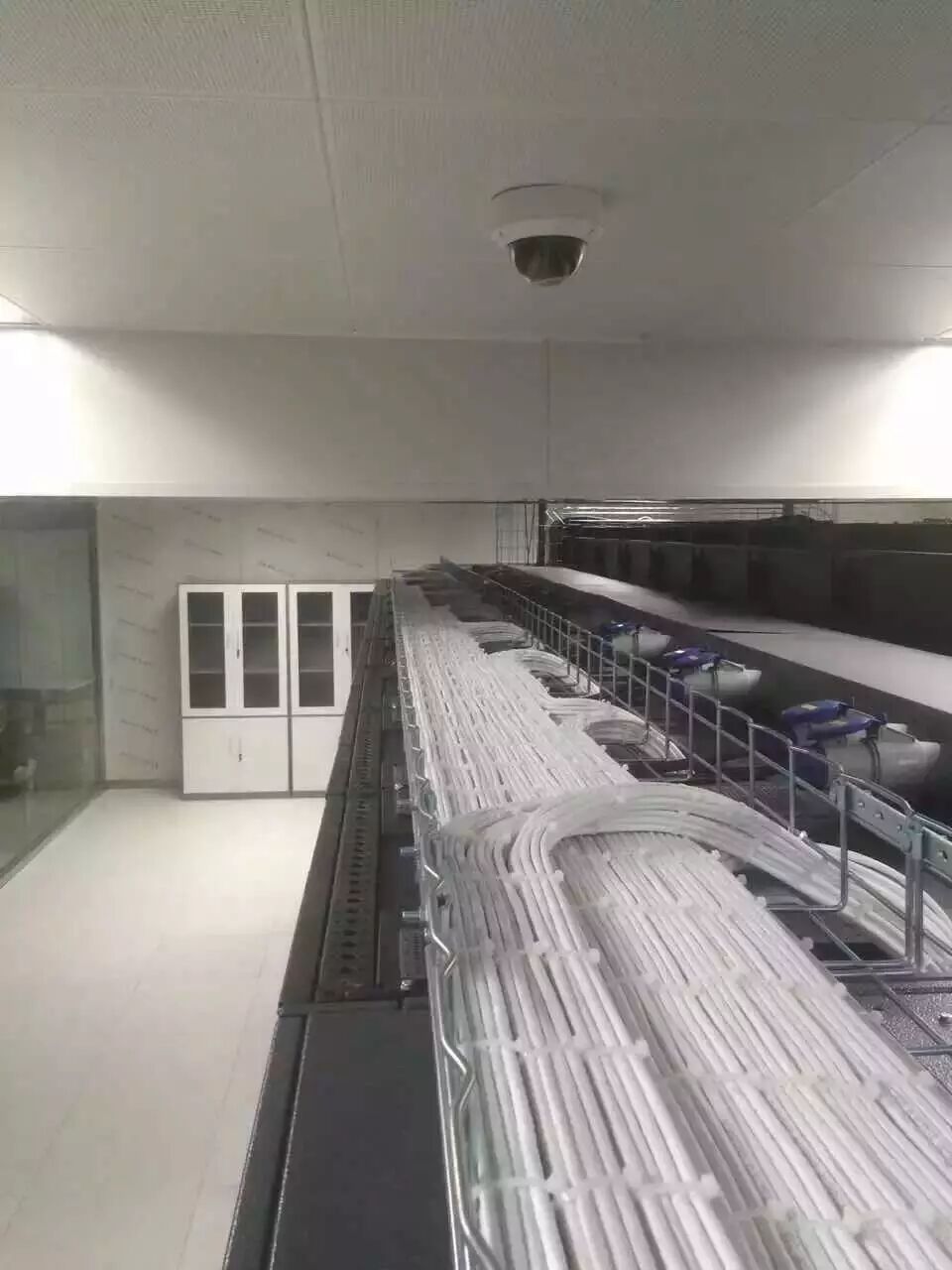

业内最头疼的网络列头完成后效果
我们网站的图片可能会被盗用，但我们的工艺却是盗不走的，欢迎客户实地现场参观！
